动态循环蒸汽加热蒸发浓缩机组
1.简介
动态循环蒸汽加热蒸发浓缩机组，专用于提取液的蒸发浓缩，蒸汽直接加热，加热和蒸发温度高，快速蒸发浓缩。
本公司生产的动态循环蒸汽加热蒸发浓缩机组，完全按照GMP的规范要求设计、生产制造。
2.工作流程及原理
提取液进入蒸发罐中，在循环蒸发泵的作用下，动态循环加热、蒸发。
热源采用蒸汽直接加热。
3.技术指标
蒸汽直接加热：≥130℃。
4.特点和优越的性能
浓缩液快速加热、蒸发循环，效率高。
无糊层。
一种专利设计蒸发器，确保热量的散发和溶剂的回收。
在不破真空的条件下排液，提高了生产效率。
操作简便，易于清洗。
5.构成
5.1.动态循环蒸汽加热蒸发浓缩机组的构成
动态循环浓缩器
进液控制装置，包括：进液泵（选配）、在线流量计（选配）、自控阀等。
真空装置，包括真空泵、循环液储罐、冷却器等。
5.2.动态循环蒸汽加热蒸发浓缩机组构成
蒸发罐
蒸发循环泵
换热器
冷凝器
受液罐
回收液输液泵等。
真空表
在线液位计
在线温度表
在线浓度计（选配）
变频器
清洗球

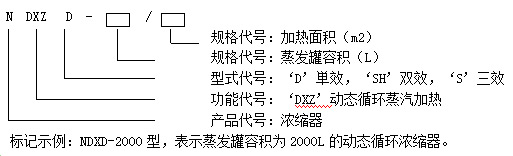

6.动态循环蒸汽加热蒸发浓缩机组型号代号

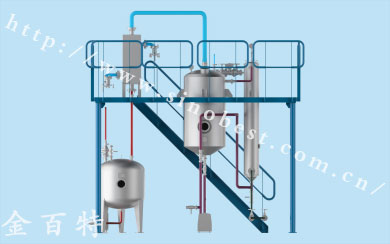

7.动态循环蒸汽加热蒸发浓缩机组型号规格及图片

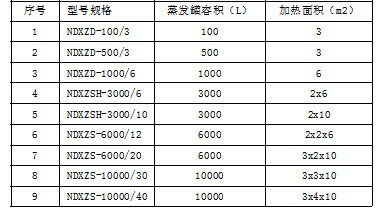

型号规格一览表

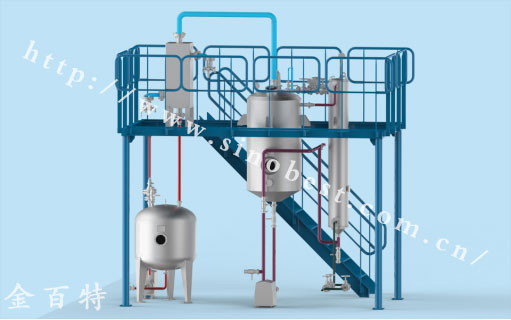

8.动态循环蒸汽加热蒸发浓缩机组三维设计图片
9.材质
材质有sus30408、sus316等选择，也可根据客户的要求定做特种材质。
10.应用范围
各种水溶液的蒸发浓缩。
各种脂溶性溶液的蒸发浓缩。

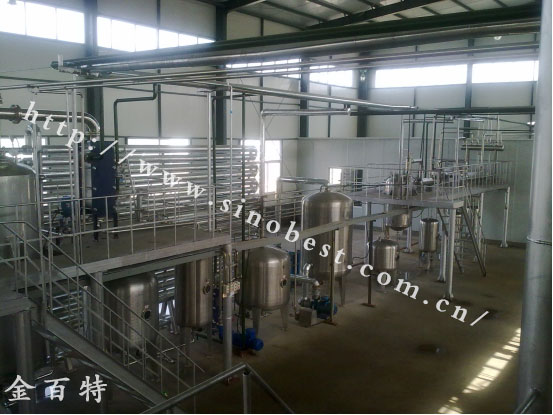

11.典型工程实例：
